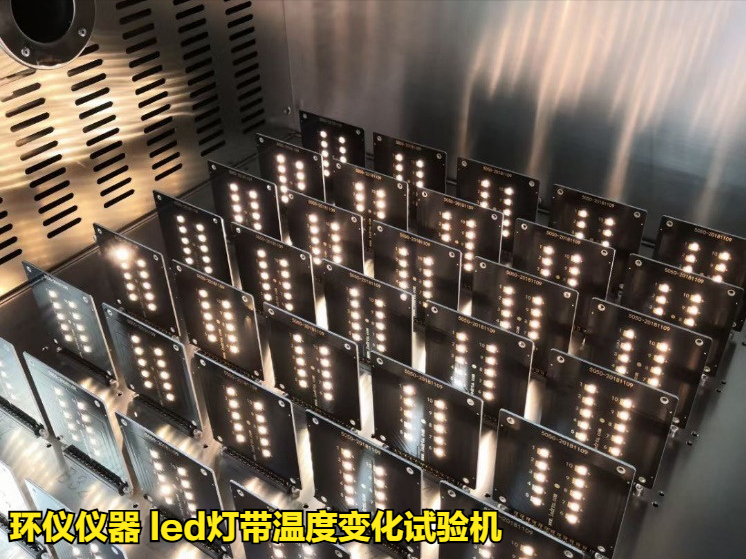

在電路板上焊接安裝的LED ，當安裝電路板在溫度變化較大的驅動條件或環境下使用時，會(huì )因為L(cháng)ED 外封裝和電路板的線膨脹系數不同導致各自的膨脹、收縮程度出現差異，使LED 焊接部受到應力。為了研究其受到應力的影響，實驗室需要使用led燈帶溫度變化試驗機來測試其溫度變化性能，下面是相關試驗內容。

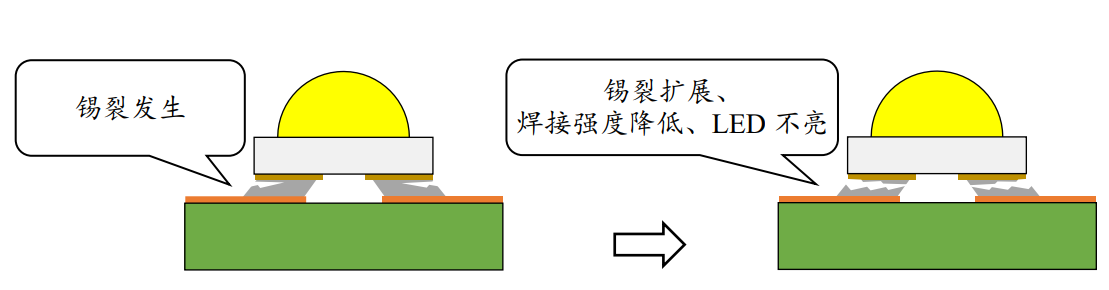

失效機理：焊接部如果持續受力會(huì )使焊接部的部分位置發生龜裂(錫裂)。如果錫裂程度加重并擴展到整個焊接部，就會(huì )導致 LED 無法通電而出現不亮。

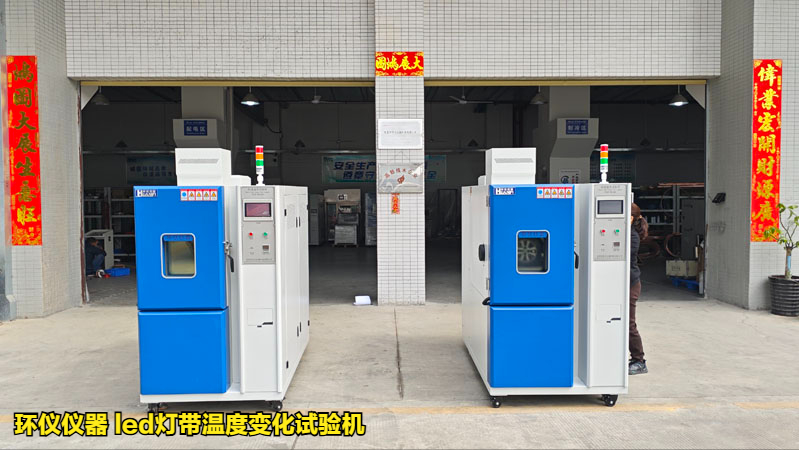

試驗設備：環儀儀器 led燈帶溫度變化試驗機
試驗方法：
1.溫度循環試驗應按照 GB/T 2423.22的試驗 Nb:“規定變化速率的溫度變化”和下述規定進行。
2.試驗要求：
溫度循環試驗的循環次數為250次。如制造商提供的文件能夠證明 LED燈具所用的 LED 模塊已符合IEC62717:2014中10.3.2的要求，則溫度循環試驗的循環次數可減少為10次。
3.試驗程序：
單次循環的試驗程序如下:
a.LED燈具在最大試驗溫度環境下達到穩定，然后斷開電源，試驗箱內的環境溫度以(10±2)K/min 的速率降低到最小試驗溫度。
b.LED燈具在最小試驗溫度下保持斷開電源 50 min，然后進行 10 次 10s開、50s關的循環。
c.LED 燈具接通電源。
d.試驗箱內的環境溫度以(10±2)K/min 的速率升高到最大試驗溫度。
e.LED燈具在最大試驗溫度下保持接通電源 50 min，然后進行 10次 10s開、50s關的循環。
4.合格判定
試驗后，樣品的標貼應無開裂、卷曲或脫落，樣品無明顯的損壞，且按 GB/T 9468-2008規定測得的光通量相對于初始光通量的變化不應超過10%。
以上就是led燈帶溫度變化試驗機的試驗方法，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
