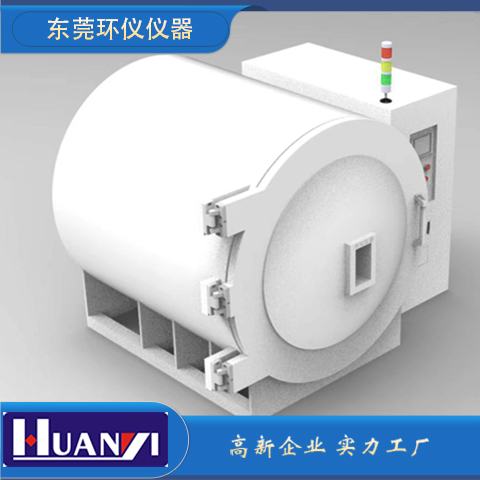

熱真空試驗箱

一、產品簡介：

熱真空試驗箱是專為在真空條件下進行熱循環試驗而設計的先進設備。

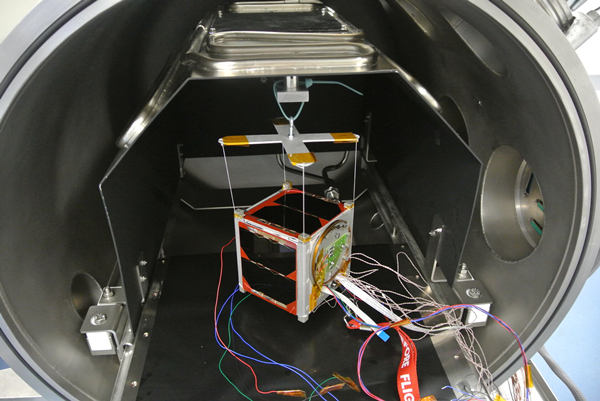

熱真空試驗是指通過地面模擬試驗的方法，觀察和研究航天飛行器單機(部件)、分系統結構和航天器整體在飛行氣動加熱、發動機燃氣流加熱、內部設備發熱、真空低氣壓、太陽輻射等氣氛環境、熱環境和力學環境作用下，結構的承載能力及熱學特性，試驗過程中需要對溫度、真空壓力、熱流密度、氣動沖刷和振動等環境參數進行動態實時模擬。

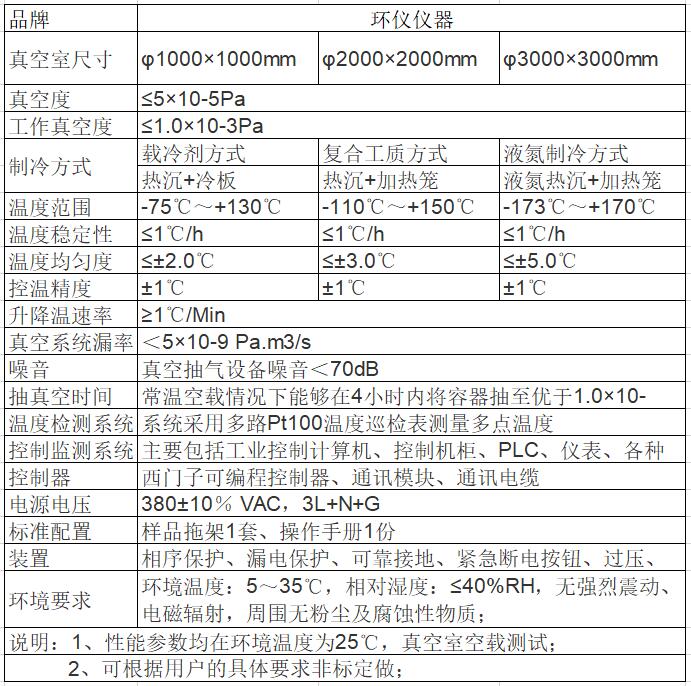

二、技術參數：

三、熱真空試驗箱組成：

箱體：承受外部壓力，采用304L不銹鋼制造，確保結構穩定，所有內表面做了材料放氣處理，內部密封。

真空系統：采用壓力變送器控制原理，通過電磁閥和真空泵的聯動，實現動態壓力平衡。真空系統的壓力范圍為一個大氣壓到5*10^-5 Pa。

熱循環系統：非密封循環系統，排除密封件磨損帶來的泄露風險，同時減小電機到流體的熱傳遞。采用PID控制的電熱交換器，能夠在-70℃至150℃范圍內實現精準控溫。

控制系統：采用動態壓力平衡方式，通過PID+PWM+SSR的控制方式，確保加熱器工作的穩定性和耐用性。液晶顯示觸摸屏支持多達120組程序和1200段的記憶容量，可連接計算機進行監控和遙控。

附屬功能：故障報警、斷電保護、上下限溫度保護等多種安全功能，保障設備的穩定運行。

產品特點：

多功能控制：控制系統支持多組程序、大量記憶容量，實現多種參數設定和控制，確保靈活性和適用性。

高效真空系統：真空系統可達5*10^-5 Pa，實現快速、穩定、高精度的真空抽取。

精準溫控：熱循環系統采用鱗片散熱式加熱管，PID控制方式確保設備溫度范圍內的精準控制。

安全保護：設備設計了多種安全功能，包括獨立式工作室超溫保護、真空泵過載保護等，全方位保障設備和使用者的安全。
