熱真空環境試驗罐的低氣壓控制方法

在熱真空環境試驗罐做熱真空試驗的過程中，模擬低氣壓環境是一項重要步驟，其真空密閉形式要求在試驗過程中能夠精準控制低氣壓環境。這需要一個高效的真空壓力控制系統，而其控制方法是基于氣體流量動態平衡法。

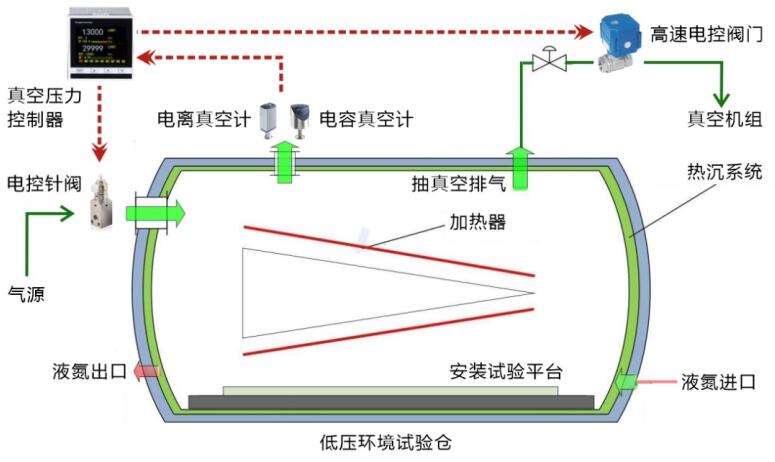

這一控制系統由真空壓力傳感器、高速電動閥門和高精度PID控制器組成，通過閉環控制回路，實現真空艙內進氣和排氣流量的動態平衡，從而迅速控制真空壓力達到設定值。

為了能夠更好地控制低氣壓，“環儀儀器”采取以下解決方案：

真空計的選擇： 根據實驗需求，選擇合適的真空計。例如，薄膜電容真空計適用于高精度控制，熱陰極真空計用于高真空范圍的精確測量，而皮拉尼真空計則適用于全量程真空壓力的15%左右精度的測量。這確保真空計輸出模擬信號與真空壓力成線性關系，便于控制器的轉換和直觀顯示。

電控針閥的應用： 采用低漏率的電控針閥，具有快速響應、高線性度和重復精度的特點。這種電控針閥通過0~10V模擬電壓信號進行快速驅動，可與氣源連接，模擬不同星際空間氣氛環境。為實現超高真空度的控制，系統還可以在電控針閥和氣源之間加裝微流量閥，以降低進氣流量。

電控球閥的應用： 采用響應速度快、1s以?xún)乳_(kāi)合時間的電控球閥，通過0~10V模擬電壓信號直接驅動。為適應熱試驗過程中的快速溫度變化和大量氣體揮發，電控球閥的快速響應速度成為保障試驗效果的重要因素。對于較大空間尺寸的試驗倉，可以并聯多個電控球閥同步運行，以實現更快速的控制。

真空壓力控制器的選擇： 選用VPC2021系列超高精度PID控制器，其具有24位AD、16位DA和0.01%最小輸出百分比等特點。此PID控制器充分發揮真空計和電控閥門的高精度和快速響應，同時具備獨立雙通道控制、PID自整定、RS485通訊接口等高級功能，便于調試和上位機通訊?？赏ㄟ^(guò)外接周期信號發生器實現低氣壓的自動交變控制，并提供遠程設定點功能。

這個熱真空環境試驗罐的低氣壓控制方法的應用，不僅提高了試驗效率，同時為各類實驗提供了高度的靈活性和可控性，為科研人員提供了一種高效、可靠的低氣壓環境模擬方案。
