合成石材鹽霧循環(huán)試驗箱是按照標準《GB/T 35160.5-2017 合成石材試驗方法 第5部分：熱激變性能的測定》要求設計的，合成石材鹽霧循環(huán)試驗箱是一種專(zhuān)門(mén)用于評估合成石材在鹽霧環(huán)境中耐腐蝕性能的設備。通過(guò)模擬海洋氣候條件中的鹽霧環(huán)境，測試合成石材的耐腐蝕性能，從而評估其在實(shí)際應用中的穩定性和耐久性。

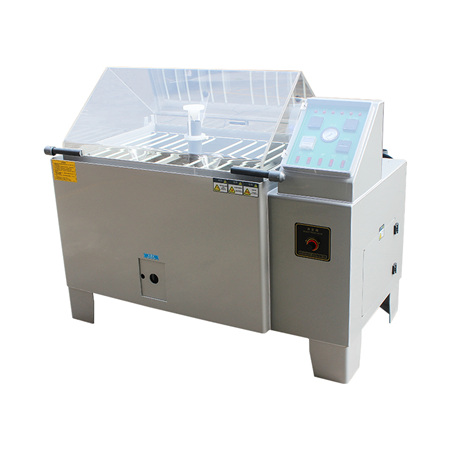

設備廠(chǎng)家：環(huán)儀儀器 合成石材鹽霧循環(huán)試驗箱（點(diǎn)擊查看）
試驗步驟：
試樣試驗前處理
將A，B組試樣在(70±5)℃的鼓風(fēng)干燥箱內干燥至恒重，連續兩次質(zhì)量之差小于0.02%，放入干燥器中冷卻至室溫，稱(chēng)其質(zhì)量mo，精確至0.01 g。隨后按GB/T 13891測定光澤度G0，并做好測量位置標記。
循環(huán)試驗
1.將B組試樣置于(35±2)℃的鹽霧循環(huán)箱中進(jìn)行試驗，通過(guò)調節噴霧壓力、飽和塔水的溫度和傾斜擋板位置使箱內噴霧均勻，鹽霧沉降量為每80 cm2面積上1 mL/h~2 mL/h。連續噴霧4 h，斷開(kāi)噴霧系統于箱內鼓風(fēng)干燥8 h為1循環(huán)，根據需要選擇循環(huán)次數(如15次，30次，45次，60次等)。
2.試樣試驗完畢后取出，反復沖洗干凈并在(70±5)℃的鼓風(fēng)干燥箱內干燥至恒重，連續兩次質(zhì)量之差小于0.02%，放入干燥器中冷卻至室溫，稱(chēng)其質(zhì)量mn，精確至0.0l g。再在標記位置按GB/T 13891測定光澤度Gn(n為循環(huán)次數)。
3.將試驗后B組試樣與A組試樣做對比，觀(guān)察并記錄下外觀(guān)變化，如試樣產(chǎn)生鼓泡、分裂、剝落、腐蝕或顏色變化等。
通過(guò)使用GB/T 35160.5-2017合成石材鹽霧循環(huán)試驗箱，對合成石材進(jìn)行連續或循環(huán)的鹽霧腐蝕試驗，以評估其耐腐蝕性能。該設備在合成石材的質(zhì)量控制和研發(fā)過(guò)程中起到重要作用。通過(guò)合理的操作和維護，可以確保測試結果的準確性和設備的長(cháng)期穩定運行。
