建筑材料及制品恒溫恒濕間是按照標準《GB/T 30801-2014 建筑材料及制品的濕熱性能 透濕性能的測定 箱式法》要求設計的，建筑材料及制品恒溫恒濕間溫度可在10 ℃~30 ℃范圍內任意控制，精度不低于±0.5℃，相對濕度可在(30±3)%~(90±3)%范圍內任意調節。
設備廠(chǎng)家：環(huán)儀儀器 建筑材料及制品恒溫恒濕間（點(diǎn)擊查看）
試驗原理：
在一個(gè)恒溫恒濕試驗空間內，放置一個(gè)試驗箱(稱(chēng)作透濕系數測試箱)，試驗箱的開(kāi)口面安裝試樣，試驗箱里放置可產(chǎn)生相應高或低濕度的鹽溶液，使試驗箱保持固定的濕度，試樣兩側濕度差將形成水蒸氣壓差。在此期間，濕流通過(guò)試樣從試驗箱流向試驗空間或從試驗空間流向試驗箱。此濕流量可通過(guò)天平(電子天平)在固定的間隔時(shí)間稱(chēng)量稱(chēng)重盤(pán)內鹽溶液質(zhì)量的變化得到，見(jiàn)圖1。如此，總透濕阻包括材料的表面透濕阻，均可在穩態(tài)固定的透濕率下通過(guò)測量試樣兩側的水蒸氣壓差后計算得出。材料的透濕阻可按附錄B，將總透濕阻減去試樣兩側的表面透濕阻得到。
試驗步驟：
1.試樣的預處理
試驗前,試樣應在23℃±5℃，(50±10)%相對濕度條件下放置至恒重。
這里恒重指3 d連續稱(chēng)量，質(zhì)量變化率不超過(guò)5%。
2.準備飽和鹽溶液試驗盤(pán)—飽和鹽溶液的配備和濕度差的確立

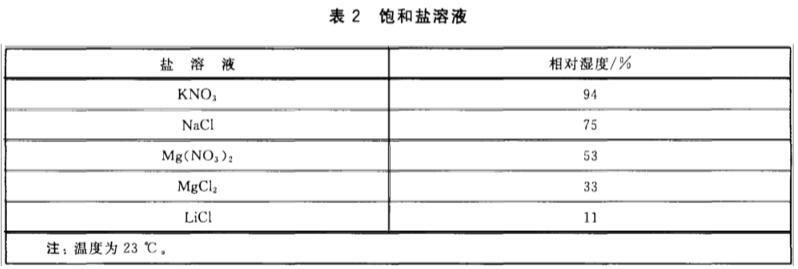

按表2選擇配制相應飽和鹽溶液，并置于恒溫空間中，使試樣兩側濕度差在20%~40%之間。
將鹽溶解于蒸餾水中后，倒入盤(pán)中，深10 mm~20 mm。
選用適當鹽溶液的更詳細信息，見(jiàn)GB/T 20312-2006 的附錄A和附錄B。
必須注意的是，在測試結束前，溶液中應保證有足夠的結品鹽。
4.以適當的時(shí)間間隔稱(chēng)量鹽溶液盤(pán)的質(zhì)量。稱(chēng)量時(shí)間間隔應保證此間試樣透濕量的大小介于0.02 g~2 g，以此時(shí)間間隔下至少連續稱(chēng)量5次，直到這5次的質(zhì)量變化(增重或減重)偏差在5%以?xún)?。透濕量應根據測試箱泄漏的水蒸氣量進(jìn)行修正，利用7.3對此泄漏量以每小時(shí)透濕增重(或減重)的形式進(jìn)行校驗。
通過(guò)最小二乘法找到至少有5個(gè)透濕量變化與質(zhì)量變化可以成線(xiàn)性正比關(guān)系的坐標點(diǎn)。
通過(guò)使用GB/T 30801-2014建筑材料及制品恒溫恒濕間，確保產(chǎn)品在特定溫濕度條件下都能達到預定的性能標準，從而保障終端用戶(hù)的使用體驗和產(chǎn)品的長(cháng)期耐用性。
