模塑板外保溫系統材料耐候性試驗箱是按照標準《GB/T 29906-2013 模塑聚苯板薄抹灰外墻外保溫系統材料》要求設計的，木材防水劑恒溫恒濕箱是一種專(zhuān)門(mén)用于測試和儲存木材防水劑的設備，其設計和功能旨在確保木材防水劑在特定的溫度和濕度條件下保持其性能和穩定性。

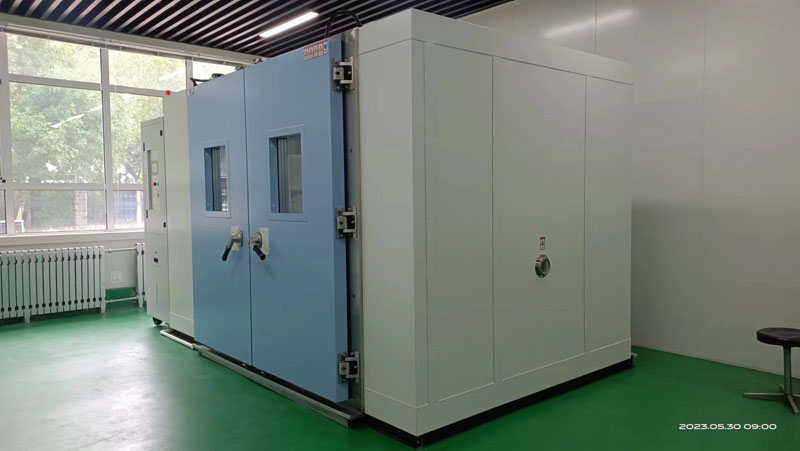

設備廠(chǎng)家：環(huán)儀儀器 模塑板外保溫系統材料耐候性試驗箱（點(diǎn)擊查看）
試驗步驟：
a)按下列規定組裝試樣:
1)試樣應與耐候性試驗箱開(kāi)口緊密接觸，試樣外沿應與耐候性試驗箱外沿齊平;
2)在試樣表面按面積均布粘貼表面溫度傳感器。
b)進(jìn)行熱雨循環(huán)80次，每20個(gè)熱雨循環(huán)后，對抹面層和飾面層的外觀(guān)進(jìn)行檢查并做記錄。熱雨循環(huán)條件如下:
1)加熱3 h，在1 h內將試樣表面溫度升至70 ℃，并恒溫在(70±5)℃，試驗箱內空氣相對濕度保持在10%～20%范圍內;
2)噴淋水 1 h，水溫(15±5)℃，噴水量1.0 L/(㎡?min)~1.5 L/(㎡?min);
3)靜置2 h。
c)試樣完成熱雨循環(huán)后，在空氣溫度10 ℃~30 ℃、相對濕度不低于50%條件下放置2d，然后進(jìn)行熱冷循環(huán)。
d)進(jìn)行熱冷循環(huán)5次，在熱冷循環(huán)結束后，對抹面層和飾面層的外觀(guān)進(jìn)行檢查并做記錄。熱冷循環(huán)條件如下:
1)加熱8 h，在1 h內將試樣表面溫度升至50 ℃，并恒溫在(50±5)℃，試驗箱內空氣相對濕度保持在10%~20%范圍內﹔
2)制冷16 h，在2 h內將試樣表面溫度降至-20 ℃，并恒溫在(-20±5)℃。
e)試樣完成熱冷循環(huán)后，在空氣溫度10 ℃~30 ℃、相對濕度不低于50%條件下放置7 d，然后進(jìn)行外觀(guān)檢查與拉伸粘結強度測定。
f)外觀(guān)檢查:目測檢查試樣有無(wú)可見(jiàn)裂縫、粉化、空鼓，剝落等現象。有裂縫、粉化、空鼓，剝落等情況時(shí),記錄其數量、尺寸和位置。
g)按下列規定進(jìn)行拉伸粘結強度測定:
1)按不同飾面分別進(jìn)行測定﹐每組測點(diǎn)6個(gè)，尺寸為100 mm*100 mm，測點(diǎn)應在試樣表面均布，斷縫切割至模塑板表層;
2)按JGJ110進(jìn)行測定，如飾面層與抹面層脫開(kāi)，且拉伸粘結強度小于0.10 MPa，應繼續測定抹面層與模塑板的拉伸粘結強度，并應在記錄中注明。
通過(guò)使用GB/T 29906-2013模塑板外保溫系統材料耐候性試驗箱，全面模擬自然環(huán)境中的陽(yáng)光、雨水和露水等因素對材料的影響，為評估材料的耐候性能提供可靠的數據支持。通過(guò)嚴格的測試流程和科學(xué)的管理，確保產(chǎn)品在各種環(huán)境條件下都能達到預定的性能標準，從而保障終端用戶(hù)的使用體驗和產(chǎn)品的長(cháng)期耐用性。
