傾斜和搖擺試驗系統主要用于進行傾斜搖擺試驗。傾斜與搖擺是安置在水上裝備(包括船舶、水上飛機、海洋石油勘探平臺)上的機械、電工、電子產品的一種基本環境，各類安置在水上裝備上的機械、電工、電子產品都要經受該環境的作用。
下面，為大家介紹一款傾斜和搖擺試驗系統，該傾斜搖擺系統能在試驗過程中自動調整配重，實現試驗臺的自平衡，減小作動器的輸出力，降低能耗。

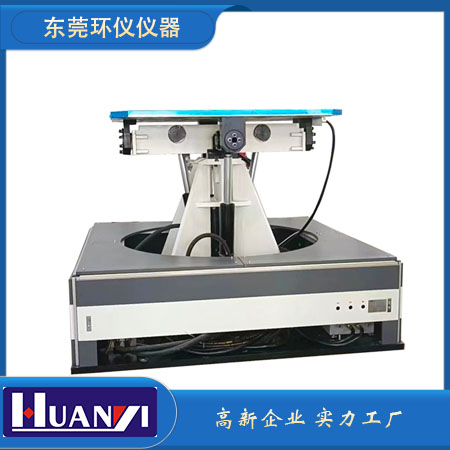

方案名稱：環儀儀器 傾斜和搖擺試驗系統
方案特點：在試驗過程中自動調整配重，實現試驗臺的自平衡，減小作動器的輸出力，降低能耗。
主要組成部分：
1.臺體結構： 包括機架、臺面和解耦機構。解耦機構采用一十字軸式結構多自由度轉動連接，確保試驗臺在傾斜和搖擺過程中保持穩定。
2.配重裝置： 多個配重塊通過懸索連接，沿上下方向排列設置。懸索可拆卸，使得用戶能夠根據試驗需求調整配重的質量和數量。每個配重塊具有盤放懸索的空腔，實現懸吊狀態和落地狀態的切換。
3.作動器： 多個能夠在上下方向驅動臺面的作動器，其上端部與臺面相轉動連接。作動器的輸出力相對較小，因為試驗臺在運動時能夠自動平衡。
4.控制系統： 通過智能控制系統監測試驗臺的傾斜和搖擺狀態，實時調整配重塊的位置和質量，保持系統自平衡。用戶可以根據需要設定試驗參數。
工作原理：
當試驗臺位于水平平衡狀態時，臺面處于水平位置。每個配重裝置中至少有一部分配重塊處于懸吊狀態，通過懸索的作用，實現自平衡狀態。
在試驗中，控制系統根據臺面位置和試驗參數實時調整懸索的位置，改變配重塊的質量分布。這使得試驗臺能夠自動平衡試件產生的傾斜和搖擺引起的作用力，從而減小作動器的輸出力，提高試驗效率。
