機電設備傾斜和搖擺試驗臺設計方案

機電設備傾斜和搖擺試驗臺主要用于進行傾斜搖擺試驗。除艦船上傾斜與搖擺以外，在其他有傾斜與搖擺環境下對安裝精度、工作精度和電子儀器誤差要求高的產品，都必須進行傾斜與搖擺試驗。

下面，分享一個機電設備傾斜搖擺試驗臺的產品方案，供大家參考。

產品方案設計方：環儀儀器

方案特點：臺面通過解耦機構安裝在機架上方，作動器連接機架和臺面，使臺面能夠繞解耦機構的軸心進行多自由度轉動，從而實現傾斜搖擺試驗功能。

適用范圍：適用于對大型試件進行傾斜搖擺試驗的傾斜搖擺試驗臺。

解決方案：

1.配重裝置包括多個沿上下方向排列設置的配重塊、將多個配重塊串聯的懸索。配重塊的數量和質量能夠根據需要調整，位于最上側的配重塊與臺面之間也通過懸索相連接。

2.為了滿足不同試件，能夠通過拆卸，更換不同質量的配重塊，以達到效果最佳。

3.試驗臺具有水平平衡狀態和傾斜平衡狀態，當試驗臺位于水平平衡狀態時，臺面位于水平位置，每個配重裝置中至少有一部分配重塊處于懸吊狀態。

4.通過在臺面四周通過懸索串聯設置配重塊，試驗時根據臺面位置能夠自動改變配重質量，從而自動平衡傾斜和搖擺試驗時試件產生的作用力，作動器較小的輸出就能實現大型試件的傾斜搖擺試驗，降低了能耗。

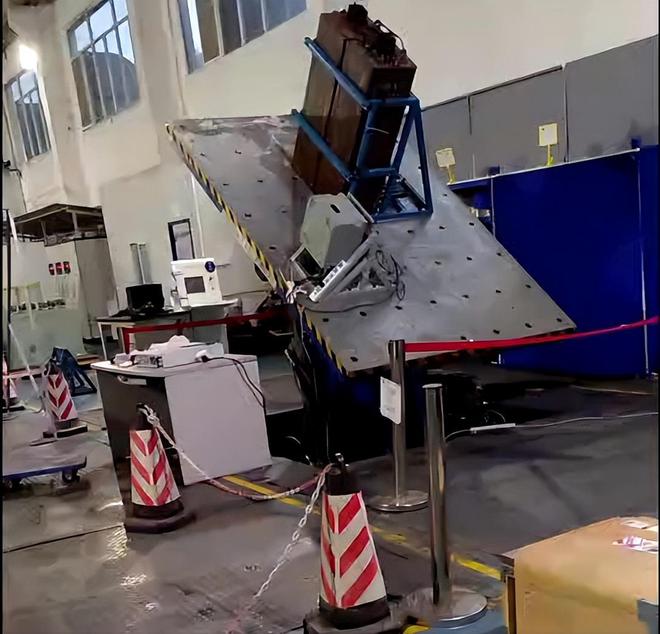

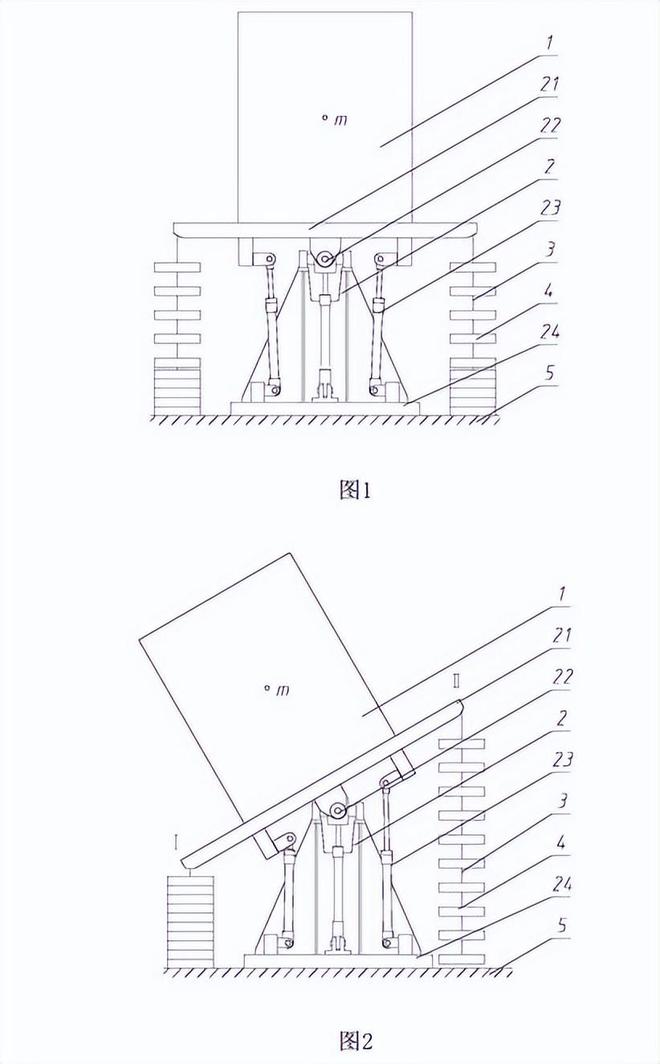

方案草圖：
