環境高海拔模擬實驗室設計方案

環境高海拔模擬實驗室主要用于航空、航天、電子、國防、科研和其它工業部門確 定電工的電子科技產品（包括元器件、材料和儀器儀表）。在高低溫低氣壓?jiǎn)雾椈蛲瑫r(shí)作用 下，進行貯存運輸可靠性試驗，并可同時對試件通電進行電氣性能參數的測試。

市場上的環境高海拔模擬實驗室的設計方案很多，根據不同的用戶可以制定不同的方案，下面產品的設計方案，由“環儀儀器”提供，供大家參考。

方案名稱：環境高海拔模擬實驗室

設計方：環儀儀器

方案內容：

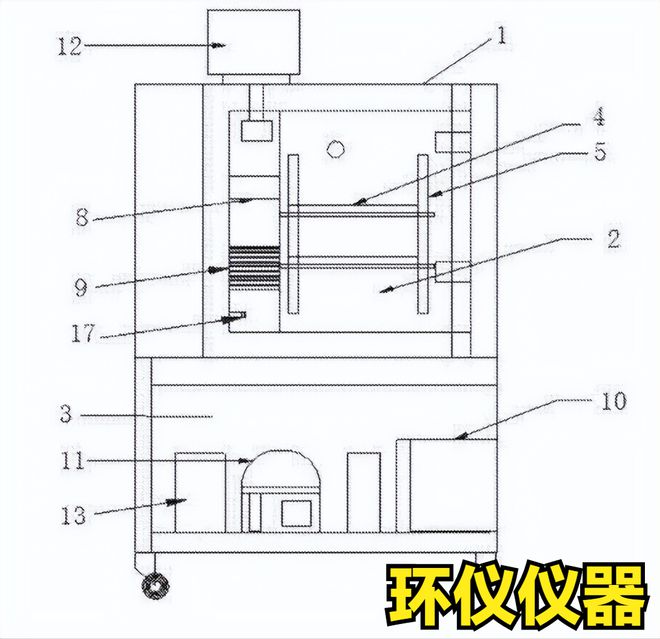

1.環境高海拔模擬實驗室，包括箱體，箱體內部上、下分別為高海拔模擬實驗室 和機箱室;高海拔模擬實驗室內部的同側壁上上、下方位分別安裝有加熱裝置和制冷裝置，高海拔模擬實驗室的兩內側壁豎直方向上對稱式設置有若干掛條，掛 條上水平掛設有若干相互平行的網板層;高海拔模擬實驗室的底部側壁上連通設置 有抽真空管，抽真空管與抽真空栗連接，抽真空栗設置在機箱室內。

2.網板層為下層網板和上層網板平行設置構成的內空腔的結構網層，網板層的上層網板上表面用于放置待測試品，網板層內部的上層網板的下表面上均勻排布設置若干條狀光源，每個條狀光源與上層網板之間對稱式設置有一對與 條狀光源同向的可調角度的擴光翼片條。

3.制冷裝置包括蒸發器、冷凝器和壓縮機，蒸發器為盤管式蒸發器，盤管式蒸發器安裝在高海拔模擬實驗室內，冷凝器和壓縮機分別設置在機箱室中，蒸發器通過冷機管道連接冷凝器，冷凝器通過冷機管道連接壓縮機， 壓縮機通過線路與電氣系統連接。

4.加熱裝置包括加熱裝置安裝結構、鎳鉻加熱絲，鎳鉻加熱絲通過對應的加熱裝置安裝結構安裝在高低溫試驗室內壁上。

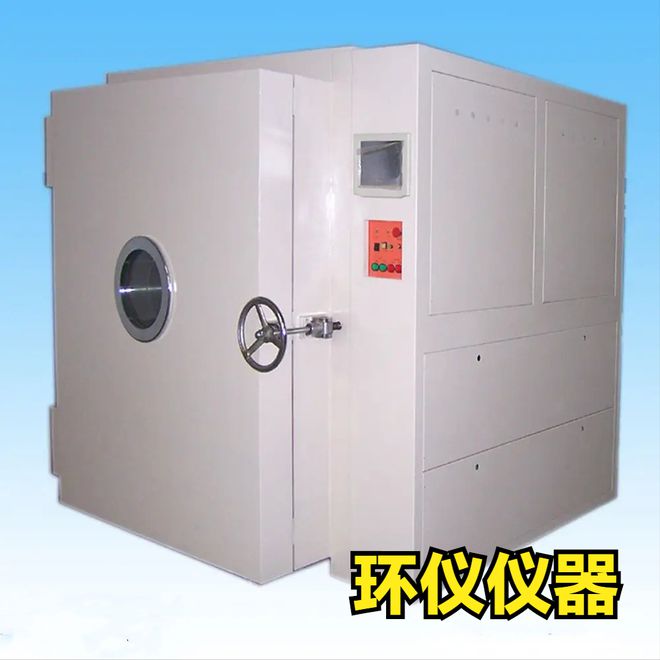

5.高低溫試驗室前端通過阻尼鉸接件設置試驗室拉門，試驗室拉門上開設有觀察窗。

6.高海拔模擬實驗室和試驗室拉門的內部結構由外層至內部中間 層依次對稱包括外殼、外膽、內膽組成，外殼為不銹鋼材質的板體結構，內膽和外膽均為不銹鋼材質的空腔結構，內膽的空腔結構中間平分面上平行設置有第一保溫固 定支架，第一保溫固定支架的正反兩面粘貼設置有聚氨酯發泡層，外膽的空腔結構中間平分 面上平行設置有第二保溫固定支架，第二保溫固定支架的正反兩面粘貼設 置有超細玻璃纖維層。

7.箱體的頂部設置有鼓風電機，通過鼓風電機與高海拔模擬實驗室連通。

方案優勢：

1.將傳統的高溫室和低溫室整合在同一工作室中，結構緊湊， 造價低廉，測試的精準度高。高海拔模擬實驗室和實驗室拉門的內部結構由外層至內部 中間層依次對稱包括外殼、外膽、內膽組成，其內部構成的保溫結構，可以有效降低能量損耗，可以最大限度降低試驗過程中熱交換導致的溫度突變。

2.高海拔模擬實驗室內設置有 若干相互平行的網板層，且網板層內部設計可以實現對該網板層下方的對應的待測試品的 進行充分的照明效果，便于觀察窗的觀察。
