溫濕高振四綜合試驗箱的試驗循環構成

試驗循環的定義是模擬不同氣候條件下的兒種任務剖面的一個時間單元。通常情況下，一個試驗循環有三個不同的溫度/濕度段:干冷、溫濕和干熱。每一段都可能模擬幾種不同的任務剖面。任務剖面由平臺的性能、環境條件和時間歷程確定。

例如，一架戰斗機可能主要飛行三種不同的任務:空中優勢、地面支援和攔截，所以，這架飛機有三個任務 剖面，每個任務剖面又可以分成幾個飛行階段，如起飛、巡航、戰斗、低空突防等。

在一個試驗循環中，應適當地變化溫度、濕度、振動、高度和通風冷卻氣流的量值。地面車輛可能有類似的任務，如火力支援/撤退或前進與敵人接觸，試驗循環的構成與飛機類似，但不考慮高度。

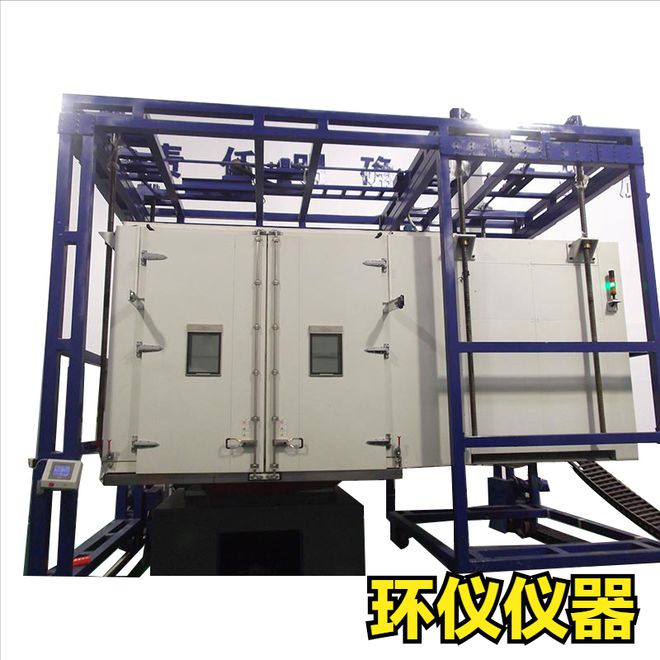

四綜合試驗箱的選型要求：

設備品牌：環儀儀器

工作室有效尺寸：D1200*W1200*H1000mm (需其他尺寸可定制)

溫度范圍：-70℃～﹢150℃

濕度范圍：20%～98%(常壓條件，高度綜合試驗時有調整)

升溫時間：≥10℃/min（-55℃～＋85℃，常壓，150kg鋁）

降溫時間：≥10℃/min（-55℃～＋85℃，常壓，150kg鋁）

氣壓范圍：常壓～0.5kPa

正弦及隨機激振力：100kN

最大加速度：100g

頻率范圍：5～2500Hz

工作臺面：φ640mm
