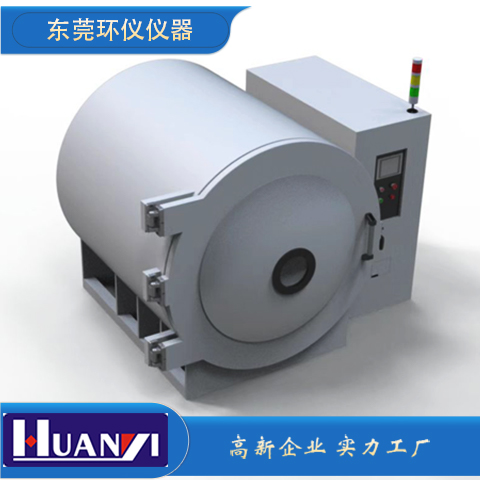

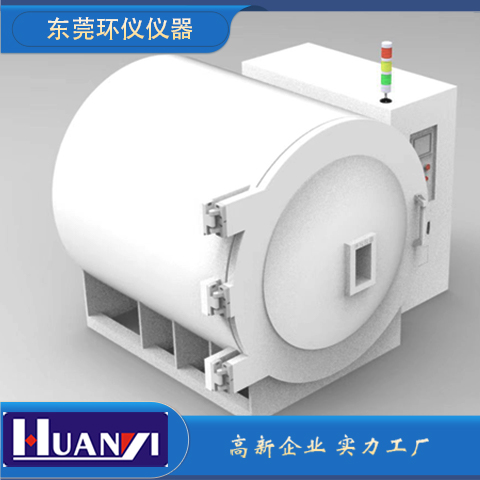

熱真空試驗罐的重要組成部分分別為真空容器、主罐體、主熱沉。這些核心配置起到什么作用？下面我們逐一講解。
一、真空容器。
真空容器為臥式圓筒結構，一端為開啟大門，一端為蝶形封頭，真空容器和封頭采用0Cr18Ni9(304)不銹鋼制作，底座采用碳鋼制作，焊接采用內環縫氬弧焊。在試驗過程中，起到整體熱處理，消除應力的作用。
二、主罐體。
主罐體位于容器內部下半部約45°位置，主熱沉內部下半部約45°位置，焊有主熱沉安裝導軌，紅外加熱籠安裝導軌。在試驗時，產品均在主罐體里進行，為試驗提供一個適合的實驗場所。
三、主熱沉。
主熱沉為筒式盤管結構，由2mm厚紫銅板為主體材料，有效尺寸為φ450×900mm(直邊長度)。主熱沉外側焊有φ14×1.5mm的紫銅管。連接方式為銀焊焊接，熱沉內側安裝有紅外加熱籠的安裝導軌。外出側安裝有固定腳，用于進入真空容器后固定。
在試驗過程中，提供低溫環境的主要部件，可提供≤200K的低溫。
以上就是對熱真空試驗罐的核心系統配置講解，如需了解熱真空試驗罐的其他知識，可以咨詢“環儀儀器”相關技術人員。
