海拔測試試驗箱技術方案

【背景技術】

海拔測試試驗箱也叫低氣壓高低溫試驗箱，是化學、物理、生物等實驗室常用的一種設備，隨著工業的快速發展，高精端的產品越來越多，而這些工業產品的選材都需要經過嚴格的實際測試，性能參數達標后才能被應用，所以低氣壓高低溫試驗箱應用越來越廣泛。

【試驗原理】

通過試驗箱設置的高低溫的急劇變化及低氣壓或真空狀態的控制，檢驗產品的性能指標，在試驗前應測試其密封性能，即在不加物料的情況下，加熱及不加熱的條件下，使箱內真空度達到額定真空度后停止抽空，觀察其真空度的保持時間。

【方案內容】

解決海拔測試試驗箱在開關門時，不可高度密封的問題。

【方案設計】

環儀儀器

【方案實施】

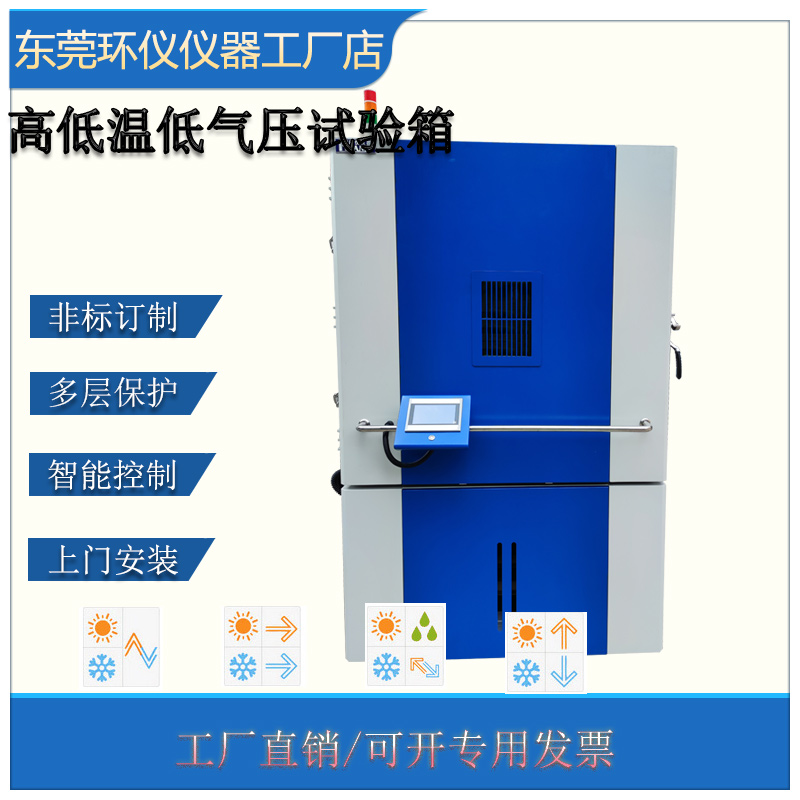

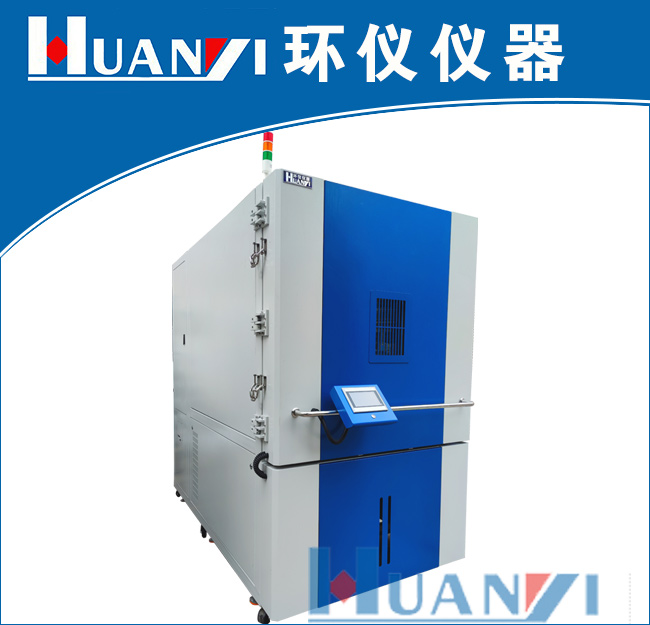

海拔測試試驗箱，包括箱體、真空系統和控制系統，真空系統與控制系統連接，箱體內部上端設有真空室，真空系統通過真空閥門與真空室連接。

真空室內設有壓力傳感器，壓力傳感器與控制系統連接，真空系統采用毛細管節流，密封條設有負拔模角度。箱體前側設有把手。把手上設有固定座，固定座與把手滑動連接，固定座上設有顯示屏。固定座包括上固定板和下固定板，上固定板和下固定板為同一個圓的兩個劣弧且二者通過螺紋連接。

【方案優勢】

1、本實用新型在箱體與箱門之間設置密封條，而且箱門相對箱體可前后滑動連接，進一步提升密封條與箱體的貼合性，從而保證密封性，結構簡單，效果穩定可靠；

2、密封條設置拔模斜度，可提升密封強度；

3、固定座分為上下兩部分采用螺紋連接，方便安裝和固鎖，而且可以任意調整傾斜角度，進而調整顯示屏的角度，提升操作的便利性。

環儀儀器會(huì )不斷收集用戶的使用效果反饋，不斷改進產品設計，讓測試試驗箱使用更方便。如想獲取更多技術方案，可以咨詢“環儀儀器”相關技術人員。
