一、適用標準
CQC9206-2014 乘用車內空氣中PM2.5檢測評價方法。
中國汽車健康指數PM板塊測評規程。
二、適用范圍

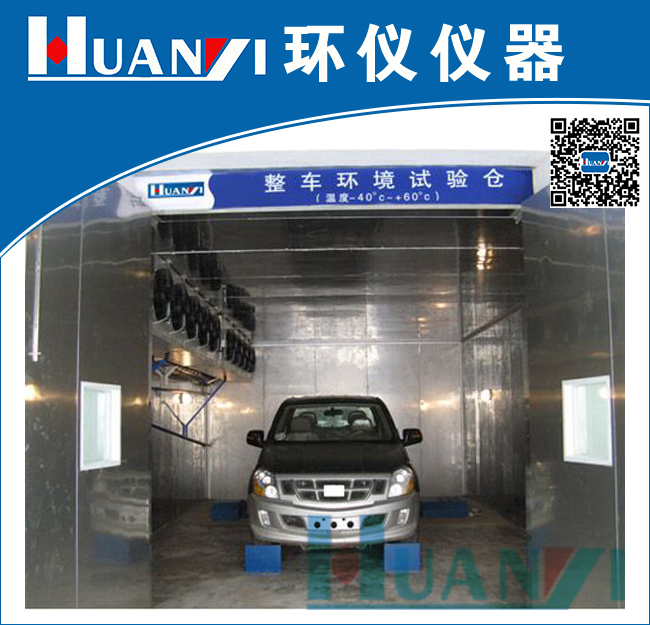

整車VOC釋放量環境測試艙本技術要求規定了乘用車車內空氣中PM2.5檢測的認證技術要求和試驗方法。
三、整車VOC釋放量環境測試艙試驗項目（或被測車輛參數）
2.1 試驗項目：主要針對M1類車型，進行中國汽車健康指數PM板塊測評規程要求的整車PM車輛密閉性、車內PM凈化效率試驗。CQC9206-2014規定的密閉性試驗。
2.2 適用的車輛參數：M1類乘用車。
四、技術規格
項目 | 內容 |
環境艙內部尺寸 | 7D×4W×3Hm，約84L（實際車型不同尺寸不同） |
艙體材料 | SUS304鏡面不銹鋼板（內壁）；彩鋼板（外壁） |
艙壁保溫層材料及厚度 | 材料：阻燃聚氨酯，厚度：100mm |
進車大門 | 尺寸：2.5W*2.8H(m) |
人員進出門 | 尺寸：0.9W*1.8H(m) |
溫濕度范圍 | 15℃～50℃,20~80%RH 達到+25℃,50%R.H.的工作條件時間≦20分鐘 |
溫濕度波動度 | ≤±0.5℃，±3%RH （空載） |
溫濕度偏差 | ≤±2℃，±5%RH （空載） |
儀表顯示精度 | 溫度：0.1℃；濕度：0.1%RH |
承重負載 | 最大負載能力≥4000kg，每個車輪的載荷≥1000kg |
換氣量 | 1~25次/h |
氣密性 | 換氣次數不大于0.05h^-1 |
混合度 | 大于80% |
設備噪音 | ≤75dBA（距設備1m處） |
采樣口 | 艙體預留6個采樣導管口，導管管徑為6/8mm |
空氣過濾裝置 | 新風過濾器（有效和中效過濾器）均采用抽屜式結構，當可進行拆卸和更換。 1.初級效過濾器:顆粒物過濾效率為45%,過濾較大的灰塵顆粒。 2.HEPA高效過濾器:顆粒物過濾效率為99.97% 3.VOC過濾器:活性炭與分子篩復合結構,凈化甲醛、VOC等有機污染物 甲醛、甲苯、顆粒物達到本底濃度值的工作時間≦20分鐘 |
艙內PM背景濃度 | 開啟環境艙PM凈化系統30min內，艙內PM背景濃度小于0.035mg/m3 |
壓縮機冷卻方式 | 風冷 制冷量≧16Kw |
五、工作條件（設備使用環境）
5.1 環境溫度：試驗間：0～45℃；
5.2 環境相對濕度：20～80%RH；
5.3 電源：三相:AC380v（＋10%，-10%）、50Hz±3%。
