《NB/T 10681-2021 繼電保護裝置高加速壽命試驗導則》標準

《NB/T 10681-2021 繼電保護裝置高加速壽命試驗導則》是由中華人民共和國工業和信息化部發布的標準，主要針對繼電保護裝置的高加速壽命試驗進行規范和指導。

一、范圍：
本文件規定了繼電保護裝置高加速壽命試驗的通用要求、性能測試、試驗設計以及試驗方法。
本文件適用于繼電保護裝置研發、設計、試產和批量生產等階段的可靠性試驗及失效分析。繼電保護裝置組件的高加速壽命試驗，可參考本文件執行。

二、試驗項目：
高低溫試驗、快速溫變試驗、振動試驗等。

三、試驗設備：

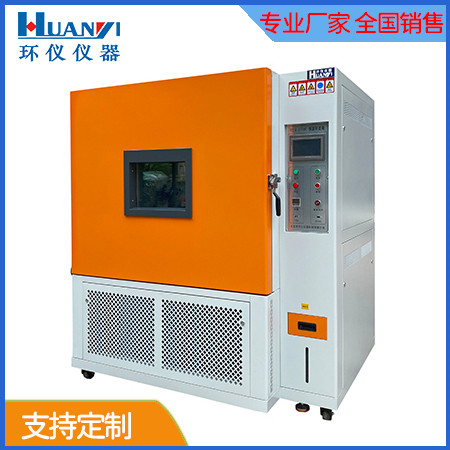

高低溫試驗箱、快速溫變試驗箱、振動試驗臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

快速溫變循環試驗：

a)確定高溫和低溫溫度:高溫溫度=高溫工作極限-5K，低溫溫度=低溫工作極限+5K。

b)以不小于60 K/min的溫度變化速率進行溫度循環試驗。

c)在每個循環的高、低溫持續期間，當試驗樣品各測量部位溫度穩定后（如具備條件，宜對試驗樣品內部進行溫度監測）進行性能測試，高、低溫持續時間為試驗樣品各測量部位溫度穩定后至少15 min(若15 min內性能測試未完成，應延長高、低溫持續時間直至性能測試結束)。

d)試驗應進行至少5個循環。

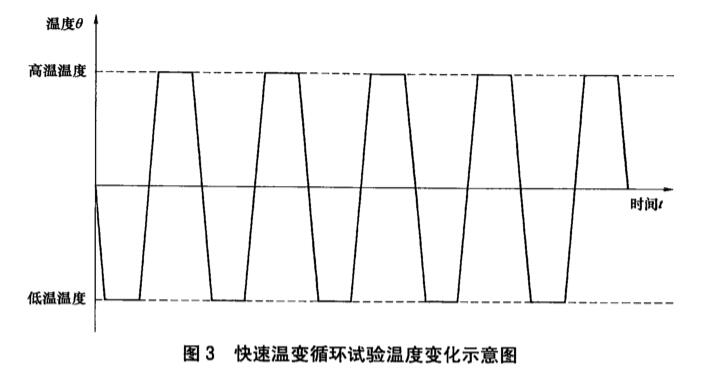

快速溫變循環試驗溫度變化示意圖如圖3所示。

該標準的制定和實施對于指導相關企業和機構進行繼電保護裝置的高加速壽命試驗具有重要意義，有助于提高繼電保護裝置的可靠性和穩定性，保障電力系統的正常運行。
