《GB/T 1685.2-2019 硫化橡膠或熱塑性橡膠 壓縮應力松弛的測定 第2部分：循環(huán)溫度下試驗》標準

《GB/T 1685.2-2019 硫化橡膠或熱塑性橡膠 壓縮應力松弛的測定 第2部分：循環(huán)溫度下試驗》是中國國家標準，該標準的目的是規定了在循環(huán)溫度下測定硫化橡膠或熱塑性橡膠的壓縮應力松弛性能的方法。

一、范圍：
GB/T 1685的本部分規定了用于測定硫化橡膠或熱塑性橡膠在循環(huán)溫度下壓縮到并保持在一恒定應變狀態(tài)下壓縮作用力降低的兩種方法。

方法A:試驗溫度在高溫和低溫間定期間隔交變，高溫階段評價(jià)橡膠材料的耐老化性能，低溫階段可以評價(jià)橡膠材料的密封性能。

方法B:試驗溫度在高溫和低溫間連續交變，以使橡膠材料內部產(chǎn)生熱應力。壓縮作用力通過(guò)連續測量系統來(lái)測定。

試樣應為圓柱狀和環(huán)狀兩種類(lèi)型。不同形狀和尺寸的試樣,所得結果不同，只有相同形狀和尺寸的試樣，其試驗結果可以進(jìn)行比較。

環(huán)狀試樣特別適用于液體環(huán)境中應力松弛的測定。

二、試驗項目：
循環(huán)溫度驗。

三、試驗設備：
恒溫恒濕試驗箱。

四、設備廠(chǎng)商：
環(huán)儀儀器

五、試驗程序（部分）：

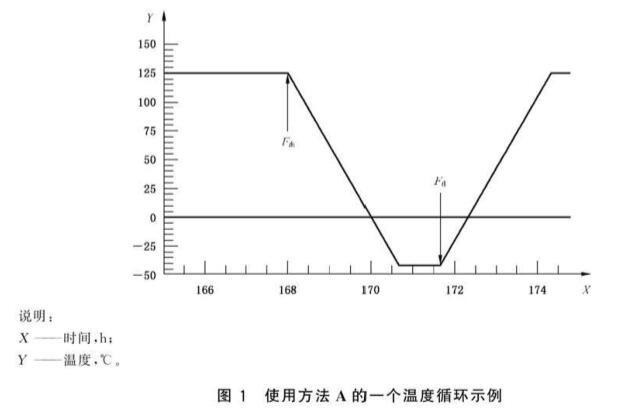

1.在方法A中，試樣在高溫下進(jìn)行老化，每周一次將溫度降至規定低溫，在低溫下測量剩余的壓縮作用力。材料或產(chǎn)品的規范可規定試驗溫度以及每個(gè)溫度下要求的最小剩余壓縮作用力。圖1是使用方法A的一個(gè)溫度循環(huán)示例。

2.使壓縮裝置和試驗箱的溫度保持在試驗選擇的高溫條件下。

3.當在液體中試驗時(shí)，試樣和壓縮裝置的工作面應用試驗液體輕輕涂抹。當在氣體中試驗時(shí)，應涂抹較薄一層對橡膠不產(chǎn)生影響的潤滑劑。

4.潤滑之后立即按照ISO 23529規定在試驗溫度下調節試樣，調節至少30 min。試驗溫度超過(guò)150 ℃時(shí)，根據ISO 23529的規定需要延長(cháng)調節時(shí)間。

5.將預熱好的試樣放在已經(jīng)預熱的壓縮裝置里，或者把試樣放在壓縮裝置里一起預熱。在這兩種情況下﹐在壓縮前檢查試驗裝置和試樣是否達到試驗溫度是很重要的。必要時(shí)可適當增加預熱時(shí)間。

6.在試驗溫度下﹐通過(guò)壓縮裝置將試樣進(jìn)行壓縮，壓縮率為25%±2%。如果試樣不能壓縮到25%±2%的壓縮量，則使用15%±2%或更低的壓縮量，分步壓縮，每步壓縮5%。壓縮試樣的過(guò)程應在30 s~120 s內完成，并在整個(gè)試驗周期內保持這個(gè)壓縮量。

7.在高溫下，試樣壓縮30 min±1 min后，測量初始壓縮作用力F0，并精確到測量值的1%。

8.168 h后，以1 ℃/min±0.5 ℃/min的速率降低溫度到規定的低溫。保持低溫穩定1 h。然后以1 ℃/min±0.5 ℃/min的速率升高溫度到規定的高溫。每一周期結束后重復上一周期，直至試驗結束。試樣老化時(shí)間不包含降溫時(shí)間和低溫階段時(shí)間，但升溫時(shí)間包含在內。

9.連續測量壓縮作用力F，測量間隔如下:開(kāi)始的第一天每隔1 min進(jìn)行測量，后續的第一周每隔10 min進(jìn)行測量，剩余的試驗期間每隔60 min進(jìn)行測量。

這個(gè)標準的發(fā)布有助于評估硫化橡膠或熱塑性橡膠在循環(huán)溫度下的壓縮應力松弛性能，這對于各種應用領(lǐng)域，如汽車(chē)制造、建筑和工程材料等都具有重要意義。
