《GB/T 1687.4-2021 硫化橡膠 在屈撓試驗中溫升和耐疲勞性能的測定 第4部分：恒應力屈撓試驗》標準

《GB/T 1687.4-2021 硫化橡膠 在屈撓試驗中溫升和耐疲勞性能的測定 第4部分：恒應力屈撓試驗》是中國國家標準，它規定了在恒定應力下對硫化橡膠進行屈撓試驗以測定其溫升和耐疲勞性能的方法。

一、范圍：
本文件描述了使用恒應力屈撓試驗機測定硫化橡膠溫升和耐疲勞性能的方法。

許多橡膠制品(如輪胎，運輸帶)在測試過程中需要施加恒定振幅的周期性動態載荷。為了使實驗室測試結果與產品的實際使用工況具有良好的相關性，本文件給出了上述條件下相應的試驗方法。

本文件不適用于硬度85 IRHD以上的硫化橡膠。

二、試驗項目：
恒應力屈撓試。

三、試驗設備：

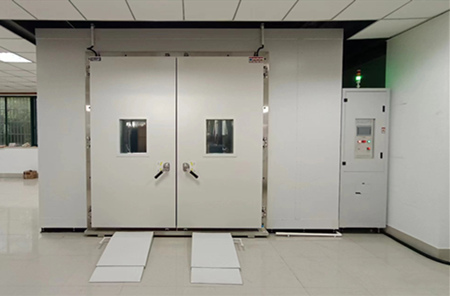

恒溫室、恒應力曲撓試驗機。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

a)測量試樣高度。

b)為了將試樣放到正確位置，要先將振蕩器調為手動模式，將下壓板移動到最低位置，然后將試樣放到下壓板中心,向上移動下壓板，直到試樣表面與上壓板接觸(或近似接觸)。此時，施加到試樣上的力不超過5N，且上壓板與試樣上表面的間隙小于0.5 mm。當試驗在較高的溫度下進行時，先將試樣放到恒溫室的網格架上調節至少30 min。

c)啟動位置控制器，將針形溫度檢測器從試樣上表面的中心，插入12.5 mm的深度。之后，設置位置控制器,使針形溫度檢測器自動控制在試樣平均高度一半的深度。由于蠕變，試件高度會(huì )降低。

d)移動下壓板并壓縮試樣，直到達到設定的靜態載荷。此時，位置控制器開始移動針形溫度檢測器,使其位于被壓縮后試樣高度二分之一的位置。

e)施加靜態載荷5 s~10 s，當針形溫度檢測器顯示溫度穩定后，啟動振蕩器的自動模式，控制下壓板對試樣施加預先設置的振幅和頻率的一個動態載荷,此時試驗開始計時。

f)試驗過程中保持試驗條件相對穩定，確保施加到試樣的靜態載荷平均值和動態載荷振幅的平均值與試驗前設置的數值一致。

g)通過計算機控制單元記錄并顯示試樣的溫度和蠕變。

h)為了根據動態特性確定疲勞壽命，載荷和位移傳感器將規定時間間隔內的循環載荷和位移傳輸到計算機控制單元,計算機控制單元計算并顯示儲能法向模量E'，損耗法向模量E"和損耗角正切tanσ。設定的時間間隔優選為l s。

這一標準的制定旨在幫助評估硫化橡膠在特定應力條件下的性能，包括其溫升和耐疲勞性能。該標準適用于硫化橡膠材料的恒應力屈撓試驗，對于不同類型和厚度的材料，可能需要調整試驗條件或選擇其他測試方法。
