《GB/T 22707-2008 直流系統用高壓絕緣子的人工污穢試驗》標準

GB/T 22707-2008是中國國家標準，標題為《直流系統用高壓絕緣子的人工污穢試驗》（Artificial pollution test on high-voltage insulators for d.c. systems）。

該標準規定了用于直流系統的高壓絕緣子的人工污穢試驗方法和技術要求，旨在評估絕緣子在污穢環境下的性能和可靠性，確保其在實際運行中的安全運行。

一、范圍：
本標準規定的人工污穢試驗程序適用于直流架空線路用絕緣子、變電站絕緣子和牽引線路用絕緣子，也可用于帶有避免內部損傷的合適防護裝置的套管和供其他設備用的空心絕緣子。這些程序應用于裝有空心絕緣子的設備時，有關的技術委員會(huì )應考慮它對內部裝置的影響和可能需要采用的特殊防護裝置。

本標準適用于在電壓為±1 000 V到±800 kV直流系統中使用于戶外，并暴露在污穢環境中的瓷和玻璃緣子的耐受特性的測定。

這些試驗不能直接應用于用有機材料制造的絕緣子、復合絕緣子、涂有油脂的絕緣子或特殊類型的絕緣子(半導體釉絕緣子或覆蓋有任何有機材料的絕緣子)。

注:對于特大試品，如大型穿墻套管和互感器，經驗表明試驗結果有較大的分散性。

二、試驗項目：
人工污穢試驗。

三、試驗設備：

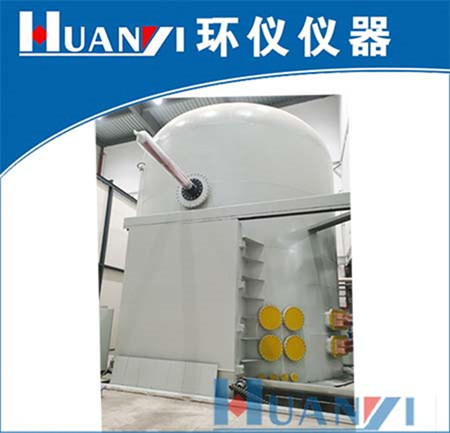

特高壓人工氣候室。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

試驗開始前的條件

試驗應在絕緣子按4.2.2所推薦方法清洗后，還處于完全濕潤狀態時開始。

試驗開始時絕緣子應與試驗室空氣處于熱平衡狀態。此外,周?chē)鷾囟葢坏陀?℃，不高于40 ℃，并且與鹽溶液的溫度差應不超過15 K。

給絕緣子施加電壓,開動鹽溶液泵和空氣壓縮機，噴嘴處壓縮空氣達到正常工作壓力時就可以認為試驗開始了。

預處理程序

對按4.2.2推薦清洗后的絕緣子施加等于或高于使用交流預處理電壓試驗時用的鹽度﹐對于像穿墻套管、互感器和避雷器那樣的設備，最大允許交流預處理電壓應由試品制造者給出。

除非絕緣子提早閃絡(luò ),預處理電壓應保持20 min。如果絕緣子末閃絡(luò )，電壓應每隔5 min按試驗電壓的10%的臺階逐級升高，至發生閃絡(luò )，或升高至最高允許預處理電壓并保持5 tnin。

如果發生閃絡(luò ),應重新施加電壓，并盡可能快地升高到剛才獲得閃絡(luò )電壓的90%，然后以每間隔5 rnin 按閃絡(luò )電壓的5%的臺階逐級升高至發生閃絡(luò )或升高至最高允許預處理電壓。如果發生閃絡(luò )，重新施加電壓程序應再重復六次。在八次閃絡(luò )后，應清除霧，用自來水清洗絕緣子，然后試驗應盡快開始。

經各方同意可以用直流電壓預處理,并根據已有的經驗選擇閃絡(luò )次數。
在最高允許預處理電壓和最高鹽度下,如果沒有發生閃絡(luò )，則預處理程序應停止并認為其未完成。

注1:使用這個程序者一致同意，在一次閃絡(luò )試驗中的大電流沖擊和閃絡(luò )本身可以除去在一個有效清洗過程后(見
4.2.2)絕緣子表面上剩下的油跡。在進行鹽霧試驗前，所介紹的這個預處理過程可以保證絕緣子表面處于適宜的狀況。

注2:使用直流電壓進行預處理的有效性正在考慮中。

注3:特別是對于像穿墻套管、互感器和避雷器那樣的設備，最高預處理電壓應慎重選擇。

注4:當需要進行長時間系列試驗時，絕緣子無論表面狀況如何，均應按照4.2.2的推薦方法清洗﹐隨后按本條推薦
方法預處理。

注5:如果完整絕緣子試品預處理時要求很高的閃絡(luò )電壓時，本預處理過程在結構允許的情況下可以對絕緣子分段
實施。

通過進行GB/T 22707-2008標準中規定的人工污穢試驗，可以評估直流系統高壓絕緣子在污穢環境下的絕緣性能，為電力系統的設計和運行提供參考依據。
