《GB/T 22264.8-2022 安裝式數字顯示電測量?jì)x表 第8部分：試驗方法》標準

GB/T 22264.8-2022是中國國家標準，標題為《安裝式數字顯示電測量?jì)x表 第8部分：試驗方法》（Panel Meters for Electrical Measurements - Part 8: Test Methods）。

該標準是安裝式數字顯示電測量?jì)x表的一部分，主要規定了這類儀表的試驗方法。安裝式數字顯示電測量?jì)x表用于測量電壓、電流、功率等電學量，并在面板上以數字顯示方式顯示測量結果。

一、范圍：
本文件規定了安裝式數字顯示電測量?jì)x表的通用試驗條件、測量設備、樣品、試驗步驟、試驗數據處理、試驗報告。
本文件適用于新制造的直流750 V以下和交流690 V以下.標稱頻率為50 Hz或60 Hz的配電系統中測量電流表和電壓表、功率表和無功功率表、頻率表、相位表和功率因數表、絕緣電阻表以及任意兩種及以上組合的多功能儀表，也適用于具有模擬/數字雙顯示的電測量?jì)x表的數字顯示部分。
注1:上述提及的“直流750 V以下的配電系統中”不適用于頻率表，相位表和功率因數表。
本文件不適用于:
-只具有直接作用模擬指示的電測量?jì)x表;
-便攜式數字顯示電測量?jì)x表;
-另有國家標準(或行業標準)的特殊用途儀表。
注2:本文件對儀表的尺寸要求未作規定，儀表的尺寸要求見GB/T1242-2000。

二、試驗項目：
防水試驗、防塵試驗、高低溫試驗、交變濕熱試驗等

三、試驗設備：

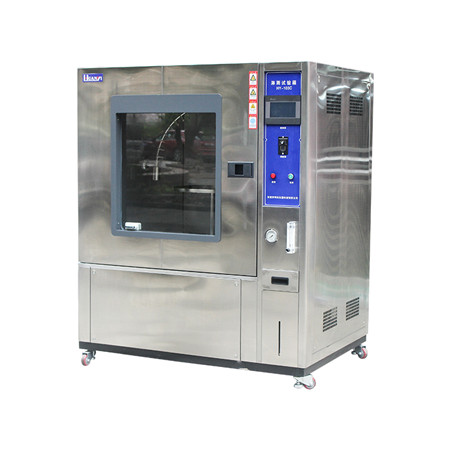

恒溫恒濕試驗箱、淋雨試驗箱、砂塵試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

防塵試驗
步驟如下:
a)按GB/T 4208-2017中的IP5X的規定，即不能完全防止塵埃進入，但是進入的灰塵量不應影響設備的正常運行，不應影響安全。試驗方法按GB/T 2423.37-2006的方法La的規定。
b)沙塵的要求:
1)能通過篩孔為75 um，金屬絲直徑為50 um的方孔篩的干燥滑石粉;
2)灰塵濃度2 kg/m3;
3)應保證試驗用灰塵均勻緩慢降在試驗樣品上，速度最大值不應超過2 m/s。
c)箱內溫度為15℃~35℃，相對濕度25%~75%。
d)試驗前，先對儀表進行7.3.4介電強度試驗。
e)儀表為非工作狀態下(不包裝，不通電)并接有一定長度的模擬電纜，掛在防塵試驗裝置中的模擬墻上，進行吹沙塵試驗，試驗進行8 h。儀表體積總和不能超過試驗箱的有效空間的1/3，底面積不能超過有效水平面積的1/2，試驗樣品之間及與試驗箱內壁距離應不小于100 mm。
f)試驗后，檢查儀表，應正常工作，并進行7.3.4介電強度試驗，試驗電壓幅值應乘以系數0.8。

通過遵循GB/T 22264.8-2022標準，制造商可以對安裝式數字顯示電測量?jì)x表進行各項試驗，確保其符合相關的技術要求，提供準確可靠的電學量測量和顯示功能。使用者可以根據該標準檢驗所購買的儀表是否合格，并按照使用說明和操作規程正確使用設備，以保證儀表的準確性和可靠性。
